2、為各類二位油缸換向配油。
◎ 環境溫度:+5℃-- +40℃ ◎ 相對濕度:≤95% ◎ 介質溫度:≤50℃(油溫) ◎ 電源電壓允許波動范圍:85-110%額定值 |
外形尺寸、安裝 | |
1.安裝連接油管時應注意配油口標記,P-接壓力油源,A、B-接被控液壓體兩個工作腔,O-接回油管。 2.閥應水平安裝。 3.自保持機構調節螺釘出廠時已調好,一般不需重調。 4.操作電源電壓波動范圍不應超出額定電壓的±15%。 5.安管路前,必須將管道內清掃干凈。 6.接通油壓后,即可手動推動電磁鐵芯來回動作數次,注意柱塞及行程開關工作是否正常。注意本閥因結構原理所限,無油壓時,手動試驗操作將不起作用。 7.接入電源時,檢查電壓等級是否一致,并通電檢查動作情況。接線端子置于蓋板上部,請進行正確的接線。 ![]() |

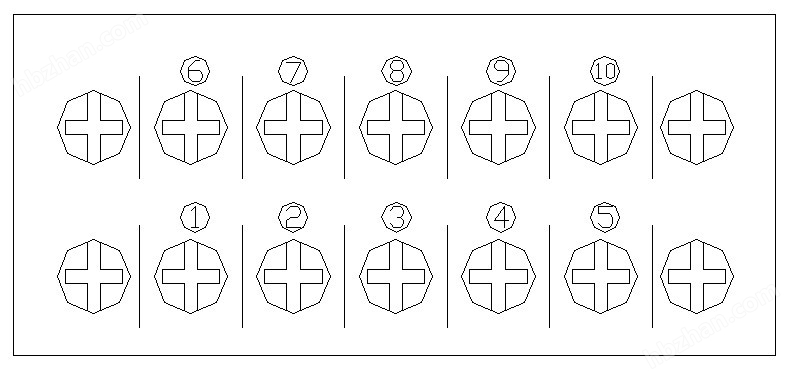

注:端子①、②為P-A狀態試驗端子、端子⑧、⑨為P-B狀態試驗端
子, 此端子通電時,線圈保持通電狀態;
端子①、③為P-A狀態工作端子、端子⑧、⑩為P-B工作端子,
電磁閥到位時,線圈自行斷電;
端子④、⑤為P-接通狀態輸出接點端子(J1)端子⑥、⑦為P-A接通
狀態輸出接點端子(J2)
